产品概述
主要功能
温度显示、温度控制(制冷/制热自动转换,化霜和制热共用一个加热器)、压缩机开机延时保护、二种化霜启动模式(时间间隔、累计压缩机运转时间)、两种化霜结束模式(定时、温度时间双重控制)、化霜滴水、手动化霜、五种风机运行模式(风机提前/延时启动、延时停止、时控启停、常开、常停)、一路外部告警信号输入、密码口令、华氏摄氏转换。
主要技术指标
温度范围 : -50~150°C(分辨率0.1°C) -58~302°F(分辨率0.1°F)
电源电压 : 220V±10%或380V±10%, 参见产品后贴
使用环境 : 温度-30℃~80℃,湿度≤85%,无凝露。
输出触点容量: 压缩机8A/250VAC,(均为纯阻性负载)
温度传感器 : NTC R25=5kΩ,B(25/50)=3470K
特色亮点

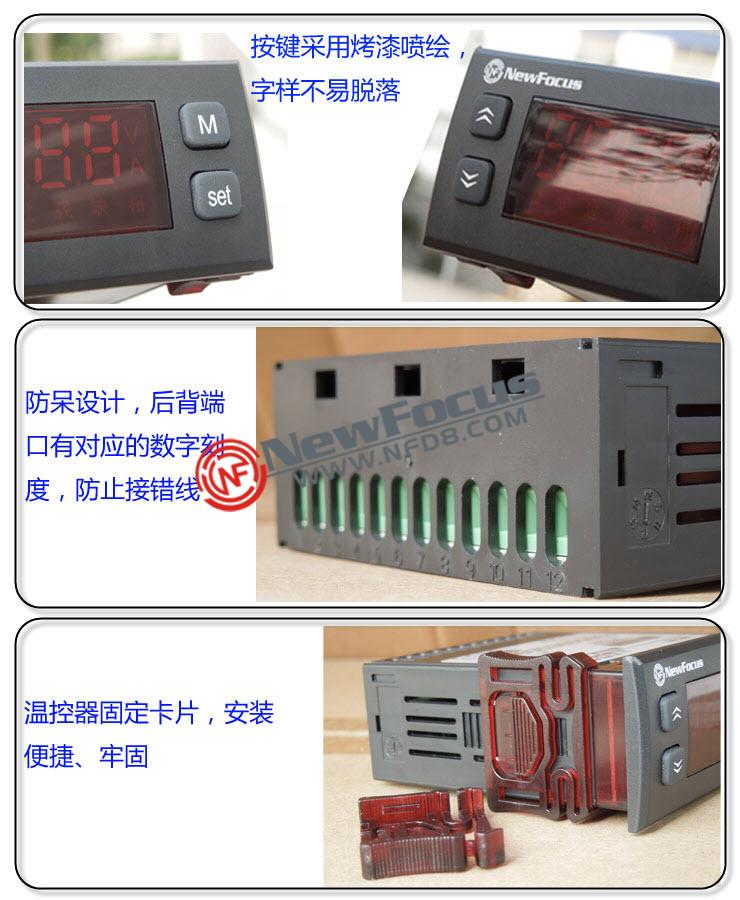

1、 按键采用烤漆喷绘,字样不易脱落。
2、 防呆设计,后背端口有数字刻度,方便接线。

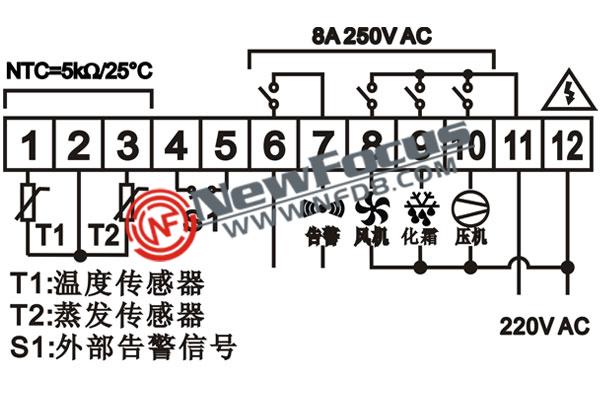

接线图
注意事项
1、使用前务必仔细研读本说明书,正确设置控制器参数。
2、温度传感器请放置在风机回风处。
3、蒸发器传感器固定在蒸发器回气管上面,不使用蒸发器传感器时,请将参数F59设为No,否则会产生告警。
4、请使用本公司随机配置的温度传感器。
5、本型号制热和化霜共用一个加热器(接端子9)。
产品展示

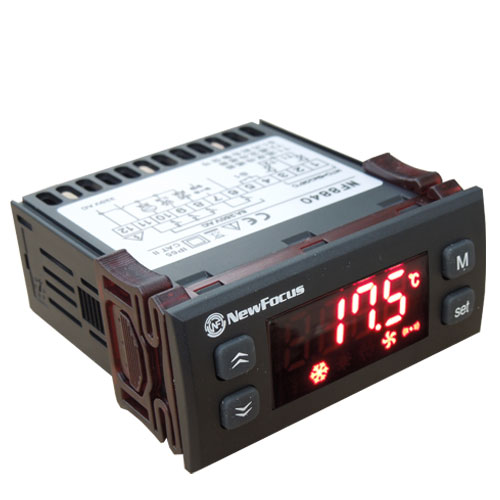

外观图

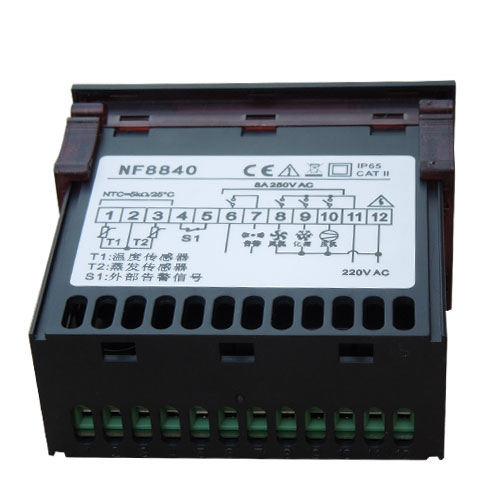

细节图

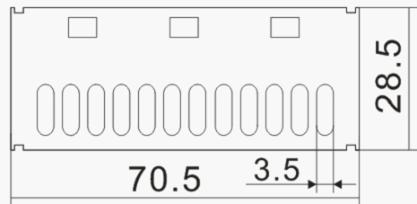

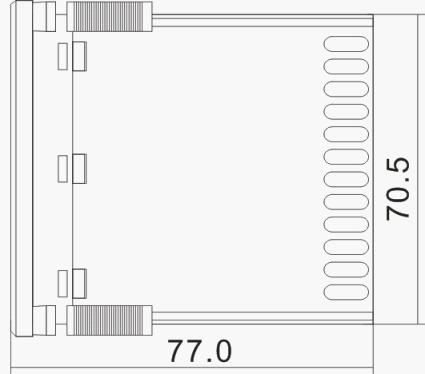

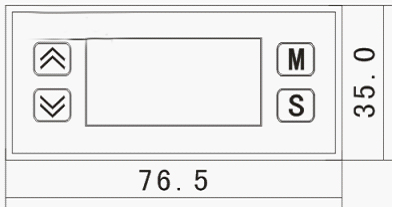

安装示意图
(1)
(2)
(3)
质保及免责申明
质保及免责申明
质保
质保期:自购买之日起控制器保修一年,其它电气原件三个月;
质保失效:存在以下情况之一质保自动失效:
A.使用条件超出本产品规定;
B.不正确的维护;
C.擅自更改、人为损坏或错误使用;
D.无本产品购销凭证;超出产品质保期;标贴撕毁,无法辨认出厂日期。
免责申明
A、本公司所生产的温控器、电流表、电源保护器均为常规的温度控制和设备保护装置,订购和使用前请仔细阅读产品说明和相关技术参数要求,若您使用的设备有较高的或超出本公司产品所控制或保护范畴的要求,请另行增加相应的保护装置。
B、因使用本公司产品所产生的特别损失、间接损失及其他相关损失,本公司不承担责任。
C、用户将本公司产品用于与人身财产安全密切的相关场合时,请根据情况增加相应的安全措施或设计。
